Il quadro di manovra elettronico APM 16 è adatto per il controllo di ascensori con manovra universale (automatica a pulsanti).
È un quadro con scheda a microprocessore, assai versatile nelle applicazioni, di dimensioni contenute, affidabile ed economico; è realizzato in rispondenza alle normative vigenti.
APM 16 è adatto per ascensori a fune oppure oleodinamici e nella configurazione base è contenuto in un piccolo armadio di dimensioni 955x680x255 mm con grado di protezione IP2X.
La parte elettronica gestisce il movimento della cabina fino a 16 fermate; ha il selettore incorporato con rifasamento automatico ai piani estremi e controlla con opportune interfacce i contattori di marcia, il movimento delle porte ed altre funzioni ausiliarie come temporizzatori, condizioni di carico cabina, ecc.
APM 16 offre la possibilità di essere programmato in accordo alle variabili di funzionamento, caratteristiche di ogni impianto, direttamente sul luogo dell’installazione per mezzo di un piccolo terminale NPRG 9007 applicabile al quadro tramite connettore con comunicazione seriale tra le due unità.
Il terminale di programmazione NPRG 9007 per la configurazione dell’impianto, dotato di codice di accesso personalizzabile, gestisce anche una diagnostica dei guasti occorsi, visualizzando sul display questi ed altre informazioni.
Il suo uso è molto semplice in quanto l’operatore è guidato passo-passo e non è necessario conoscere codici numerici o fare riferimento a tabelle poiché ogni dato è chiaramente espresso con frasi esplicite sul display.
La configurazione prescelta dell’impianto e tutti i dati relativi alle anomalie riscontrate vengono memorizzati permanentemente e rimangono registrati anche in caso di mancanza dì alimentazione.

PRINCIPALI CARATTERISTICHE PROGRAMMABILI



  • NUMERO DI FERMATE: fino a 16
  • TIPO Dl AZIONAMENTO: elettrico con motore ad 1 o a 2 velocità, regolato in frequenza od oleodinamico ad avviamento diretto, stella-triangolo, avviamento tra le fasi, soft-starter
  • PORTE: a mano, semiautomatiche, automatiche con o senza alimentazione del motore porte durante la corsa, con sosta a porte aperte oppure chiuse, 1 o 2 accessi in cabina
  • SERVIZIO HANDICAPPATI
  • SERVIZIO Dl ISPEZIONE: in grande oppure in piccola velocità con arresto automatico in corrispondenza dei piani estremi
  • RIMANDO AUTOMATICO AL PIANO PRESCELTO
  • PRIORITÀ SERVIZIO ANTINCENDIO
  • TEMPI: apertura e chiusura porte, tempo corsa in grande ed in piccola velocità, rimando automatico

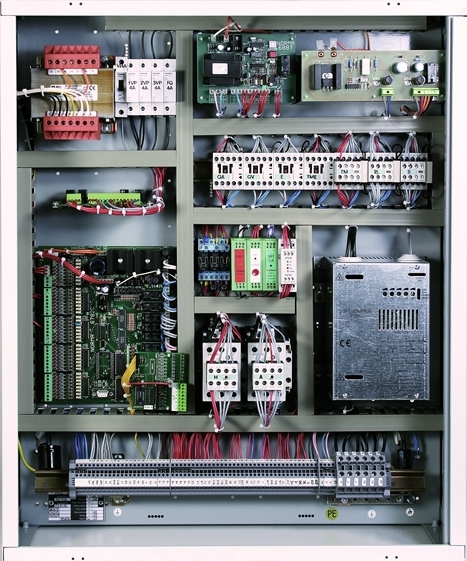

Quadro elettronico a microprocessore APM 16 per ascensore a fune, manovra universale con dispositivo di emergenza per riporto automatico della cabina al piano e riapertura delle porte.

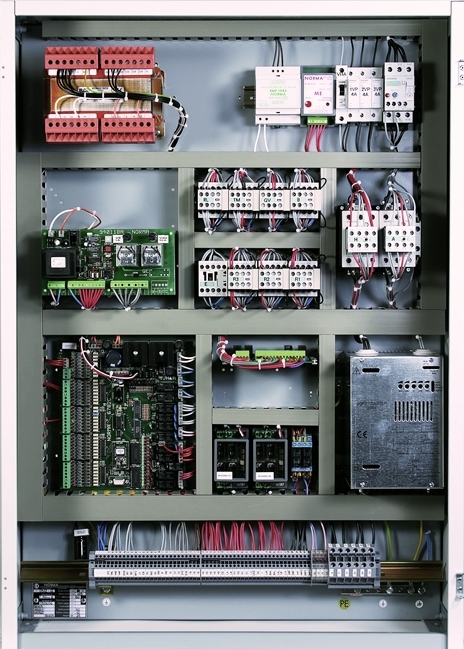

Quadro elettronico a microprocessore APM 16 con avviatore per ascensore oleodinamico con manovra universale, emergenza e riapertura delle porte con motore operatore porte 48 Vcc. adatto   per installazione in armadio centralina.

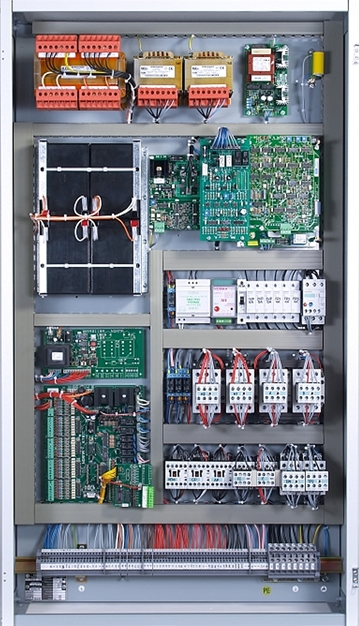

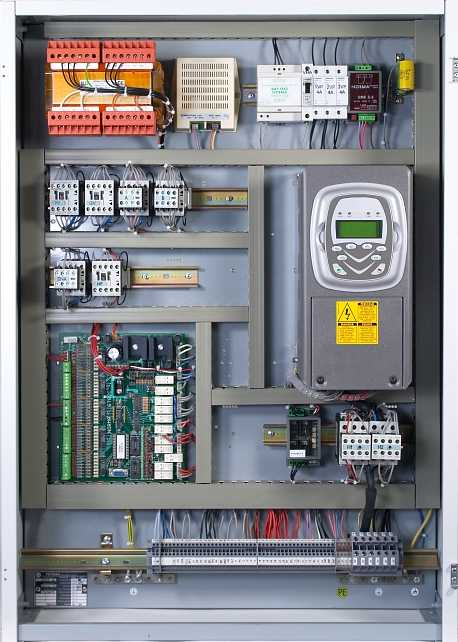

Quadro elettronico a microprocessore APM 16 per ascensore oleodinamico con manovra universale, emergenza e riapertura delle porte con inverter trifase.

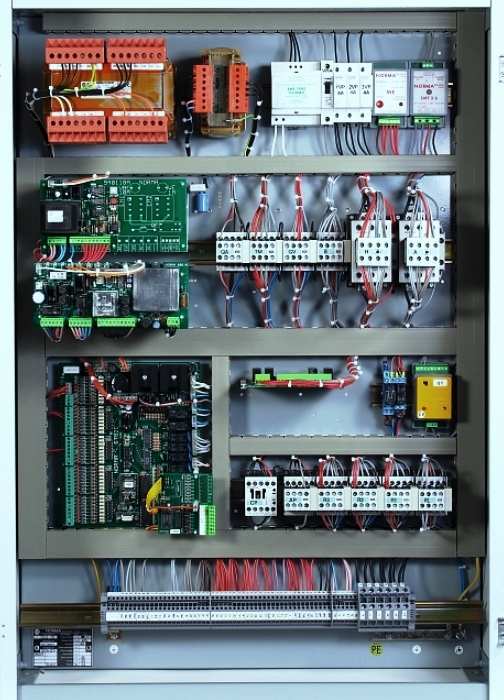

Quadro elettronico a microprocessore APM 16 con avviatore per ascensore oleodinamico manovra universale, con motore operatore porte trifase fino a 127 Vca e riporto automatico in emergenza della cabina al primo piano utile.
